Bẫy kép

Một vấn đề liên quan đến thoát nước ngưng tụ đôi khi gặp phải trong các nhà máy là việc lắp đặt một bẫy hơi và sau đó lắp thêm một bẫy thứ hai nối tiếp ở phía sau. Vấn đề này được gọi là “Bẫy kép” (Double Trapping).

Bẫy kép thường được thực hiện như một biện pháp tạm thời, khi một “bẫy chính” được lắp trên đường ống ngưng tụ trong khi nhiều bẫy khác ở phía trước bị hỏng. Trong một số trường hợp, có thể một bẫy thứ hai được lắp ngay sau bẫy đầu tiên như một biện pháp dự phòng. Tuy nhiên, cả hai cách lắp đặt này đều không được khuyến nghị.

Mặc dù việc lắp hai bẫy nối tiếp có vẻ là một biện pháp an toàn tốt, nhưng cách làm này không được khuyên dùng vì nó có thể dẫn đến tắc nghẽn bẫy và đọng nước trong tất cả các thiết bị xả vào nó, tương tự như khi một bẫy bị tắc hoàn toàn.

Bẫy kép gây hại nhiều hơn lợi

Việc đặt hai bẫy nối tiếp có vẻ hữu ích vì:

• Làm bẫy dự phòng trong trường hợp bẫy đầu tiên hỏng, hoặc như một cách nhanh chóng ngăn rò rỉ hơi trước khi xả.
• Giúp giảm lượng hơi thoát ra.

Tuy nhiên, chỉ cần nhìn vào cơ chế hoạt động của bẫy hơi sẽ thấy rõ lý do tại sao việc đặt hai bẫy nối tiếp không bao giờ được khuyến nghị.

Hơi nước sinh ra do rò rỉ hơi sống hoặc bốc hơi nhanh của nước ngưng có thể khiến van trong bẫy thứ hai đóng lại.

Tại sao bẫy kép không hiệu quả?

Lý do #1: Nhằm ngăn dòng hơi sống hoặc hơi flash

Nếu một bẫy bị hỏng, nó sẽ rò rỉ hơi sống. Nếu nó hoạt động bình thường, một phần nước ngưng xả ra sẽ bốc hơi thành hơi flash do chênh lệch áp suất. Dù theo cách nào, khi hai bẫy được đặt nối tiếp, hơi sống hoặc hơi flash thoát ra từ bẫy đầu tiên sẽ gây nhiều tác động:

• Áp suất ngược trong hệ thống tăng (do bẫy thứ hai và đường ống hạn chế dòng hơi).
• Bẫy thứ hai đóng lại do có hơi (khóa hơi), làm gián đoạn dòng chảy.
• Đọng nước và búa nước là hai tác động tiêu cực tiếp theo.

Để biết thêm thông tin về các vấn đề này, vui lòng đọc:

• Hiện tượng khoá hơi
• Hiện tượng kẹt khí

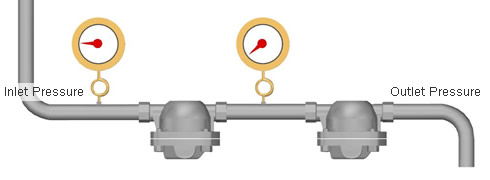

Lý do #2: Chênh lệch áp suất và kích thước bẫy

Một bẫy đơn lẻ sẽ có lợi thế về kích thước khi sử dụng toàn bộ chênh lệch áp suất giữa đầu vào và đầu ra. Khi sử dụng bẫy kép, chênh lệch áp suất phải chia đều cho hai bẫy. Kết quả là một bẫy đơn nhỏ sẽ cần được thay thế bằng hai bẫy lớn hơn.

Dù vậy, như đã nói ở trên, bẫy thứ hai sẽ đóng lại khi gặp hơi sống hoặc hơi bốc, khiến dòng chảy liên tục bị cản trở và gây đọng nước. Ngoài ra, trong trường hợp áp suất ngược cao hơn trong đường hồi, một trong hai bẫy có thể cần phải lớn hơn đáng kể để điều chỉnh chênh lệch áp suất nhỏ hơn, tránh tình trạng “đứng” (stall).

Để biết thêm chi tiết về Stall, vui lòng đọc:

• Stall là gì?

Do chênh lệch áp suất khả dụng bị chia đôi cho 2 bẫy, nếu không đủ lớn để dòng chảy vượt qua áp suất đầu ra, nước ngưng sẽ đọng ở đầu vào của bẫy đầu tiên. Đó là lý do cả bẫy đầu và bẫy thứ hai đều cần phải được chọn kích thước lớn hơn.

Ngay cả khi cả hai bẫy đều được chọn lớn hơn, một lý do khác để tránh bẫy kép là khả năng xảy ra vấn đề do sự khác biệt về thời gian hoạt động của hai bẫy.

Giải quyết các vấn đề liên quan đến xả nước ngưng

Tóm lại, dù là do khóa hơi hay thiếu đồng bộ trong xả của bẫy thứ hai, bẫy kép đều dẫn đến búa nước hoặc các vấn đề nghiêm trọng khác và nên tránh.

Theo nguyên tắc cơ bản, nếu lo ngại về việc bẫy hỏng, ngoài việc có sẵn bẫy dự phòng, nên lắp van chặn ở cả đầu vào và đầu ra của bẫy hơi để dễ dàng thay thế nhanh chóng. Thông thường, một van bypass để xả cũng có thể được lắp đặt.

Ngoài ra, nếu cần có bẫy dự phòng cho quy trình quan trọng, một giải pháp là lắp bẫy song song để sẵn sàng chuyển đổi khi cần. Nếu lo ngại về hơi nước thoát ra khi xả ngưng, việc lắp đặt bình chứa hơi flash để thu gom và tái sử dụng hơi flash sẽ giúp giảm lượng hơi nhìn thấy được, đồng thời nâng cao hiệu suất hệ thống.
