Kích Thước Đường Ống: Hướng Dẫn Chọn Kích Cỡ Kết Nối Thiết Bị

Chọn Kích Thước Kết Nối: Lớn Hơn Không Phải Luôn Tốt Hơn

Khi lựa chọn các thiết bị như van, van giảm áp (PRV), đồng hồ đo lưu lượng, làm thế nào để bạn quyết định kích thước kết nối danh định? Van bi khá đơn giản – một van bi 50 mm (2 inch) có thể dùng cho đường ống 50 mm (2 inch). Tuy nhiên, bạn có thể gặp vấn đề nếu lắp van giảm áp 50 mm (2 inch) trên đường ống cùng kích thước. Trong khi van thông thường có thể chọn theo đường kính ống, van giảm áp hoặc đồng hồ đo lưu lượng phải được chọn dựa trên dải lưu lượng hoạt động của chúng.

Hãy xem xét van giảm áp COS-16 của TLV, có lưu lượng điều chỉnh tối thiểu bằng 5% lưu lượng định mức (10% đối với cỡ 65 mm [3 inch] trở lên). Điều này có nghĩa nếu lưu lượng định mức là 1000 kg/h (2200 lb/h), van có thể điều chỉnh áp suất trong dải từ 50–1000 kg/h (110–2200 lb/h). Tuy nhiên, nếu chọn van giảm áp có kích thước bằng với đường ống, lưu lượng có thể giảm xuống dưới mức tối thiểu. Trong trường hợp này, van giảm áp có thể không duy trì được áp suất ổn định một cách đáng tin cậy.

Không hiếm khi kích thước kết nối của van giảm áp và đồng hồ đo lưu lượng lớn hơn nhiều so với yêu cầu thực tế, chỉ vì chúng được chọn theo kích thước đường ống. Trong những tình huống như vậy, lưu lượng nằm ngoài phạm vi quy định của thiết bị sẽ không thể được kiểm soát hoặc đo lường chính xác.

Thật không may, không có kích thước nào phù hợp với mọi trường hợp. Đối với thiết bị điều khiển hoặc đo lường, điều quan trọng là phải chọn kích thước dựa trên lưu lượng thực tế và dải hoạt động của thiết bị, thay vì chỉ khớp với kích thước đường ống. Cách tiếp cận này đảm bảo thiết bị hoạt động hiệu quả trong phạm vi thông số dự kiến.

Kết Nối Đường Ống Có Đường Kính Khác Nhau Bằng Bộ Thu

Việc chọn đường ống có đường kính lớn hơn để dự phòng hoặc phục vụ kế hoạch mở rộng trong tương lai là khá phổ biến. Khi chọn thiết bị dựa trên lưu lượng thực tế, kích thước kết nối của thiết bị có thể nhỏ hơn đường ống hiện có. Sự chênh lệch này đòi hỏi phải sử dụng một cặp bộ thu – một phụ kiện cho phép kết nối với đường ống nhỏ hơn – để lắp đặt thiết bị trên đường ống lớn hơn.

Mặc dù điều này đồng nghĩa với việc cần thêm công đoạn khi lắp đặt, nhưng nó là cần thiết để đảm bảo kiểm soát và đo lường chính xác. Ngoài ra, một số thiết bị như đồng hồ đo lưu lượng yêu cầu một đoạn ống thẳng có chiều dài cụ thể ở cả hai phía. Khi lắp đặt, vui lòng tuân thủ hướng dẫn của nhà sản xuất.

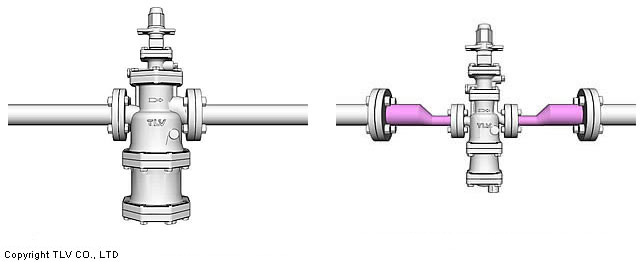

Van giảm áp cỡ 50 mm (2 inch) lắp trực tiếp trên ống 50 mm	Van giảm áp có kích thước kết nối phù hợp lắp trên ống 50 mm (2 inch) bằng bộ thu

Ví Dụ Chọn Kích Thước Van Giảm Áp

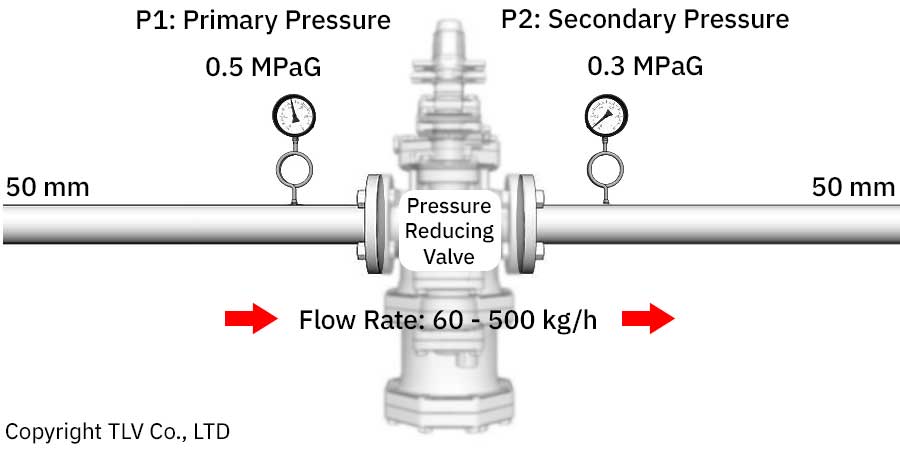

Hãy chọn kích thước van giảm áp cho đường ống 50 mm (2 inch) có lưu lượng hơi hoạt động từ 60 kg/h (132 lb/h) đến 500 kg/h (1100 lb/h).

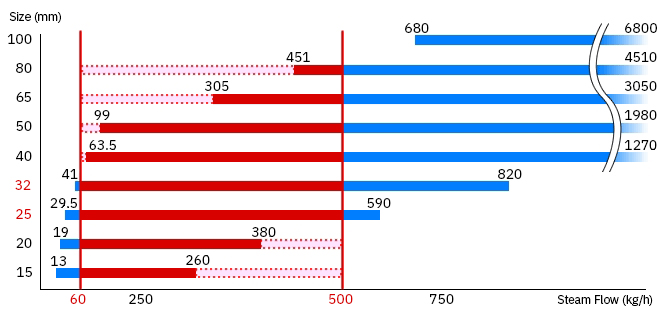

Biểu đồ dưới đây thể hiện dải lưu lượng điều chỉnh được của từng cỡ van giảm áp (khi giảm áp từ 0.5–0.3 MPaG [72.5–43.5 psig]). Phần màu đỏ thể hiện dải lưu lượng hơi hoạt động cần đáp ứng:

Để phù hợp với dải lưu lượng từ 60 kg/h (132 lb/h) đến 500 kg/h (1102 lb/h), van giảm áp cần có kích thước kết nối là 25 mm (1 inch) hoặc 32 mm (1¼ inch). Nếu chọn van giảm áp cỡ 50 mm (2 inch) để khớp với đường ống, nó sẽ không thể điều chỉnh được lưu lượng trong khoảng 60–99 kg/h (132–218 lb/h).

Ví Dụ Chọn Đồng Hồ Đo Lưu Lượng

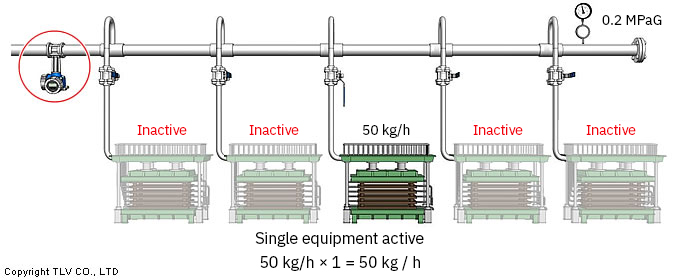

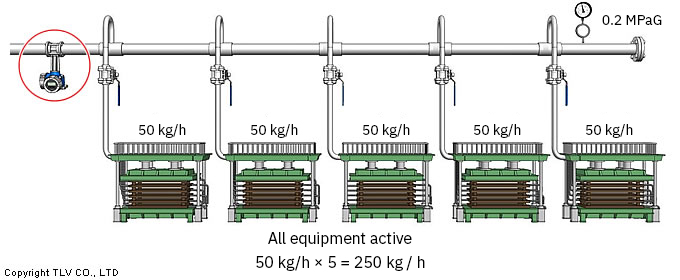

Giả sử một đường ống 50 mm (2 inch) cung cấp hơi cho 5 máy ép, mỗi máy có lưu lượng hơi hoạt động là 50 kg/h (110 lb/h). Các thiết bị này có thể hoạt động riêng lẻ hoặc đồng thời. Chúng tôi đang xem xét lắp đặt đồng hồ đo lưu lượng trên đường ống này, với áp suất hơi là 0.2 MPaG (29 psig).

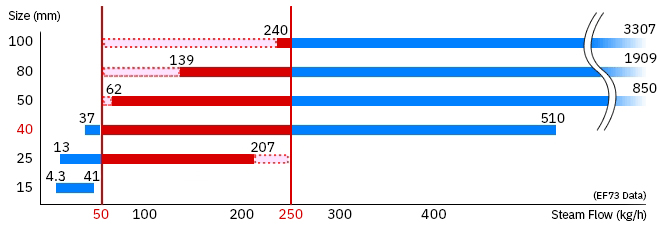

Trong ví dụ này, phần màu đỏ thể hiện dải lưu lượng hơi hoạt động so với dải lưu lượng đo được của đồng hồ theo từng kích thước, như minh họa trong biểu đồ.

Như bạn có thể thấy, đồng hồ đo cỡ 40 mm (1½ inch) có thể đo lưu lượng hơi từ 50 kg/h (110 lb/h) đến 250 kg/h (551 lb/h). Ngược lại, nếu chọn đồng hồ cỡ 50 mm (2 inch) để khớp với đường kính ống, nó sẽ không thể đo được lưu lượng khi chỉ có một máy ép hoạt động.

Việc chọn kích thước phù hợp cho đồng hồ đo lưu lượng thường phức tạp hơn so với van giảm áp, chủ yếu do lưu lượng có thể chưa biết trước và chính đồng hồ đo là thiết bị cần thiết để xác định nó. Trong những tình huống như vậy, cần đánh giá kỹ lưỡng. Cách tiếp cận cho các trường hợp này sẽ được giải thích trong một bài viết sau.

(Lưu ý: Hình ảnh minh họa chỉ mang tính chất tham khảo.)
