Loại bỏ Nước ngưng tụ từ Khí nén

Các loại Bẫy khí (Air Traps)

Ở một số khu vực, trong những thời điểm nhất định trong năm, mức độ ẩm có thể trở nên khá cao. Tùy thuộc vào hiệu suất của máy sấy khí được sử dụng kèm với máy nén, trong một số trường hợp, khí nén có thể chứa một lượng lớn nước ngưng tụ. Nước ngưng tụ hình thành bên trong đường ống khí khi nhiệt độ của khí được làm lạnh xuống dưới điểm sương. Bẫy khí được sử dụng để loại bỏ nước ngưng tụ khỏi đường ống dẫn khí. Chúng có hai loại – loại lắp trực tiếp trong đường ống vận chuyển khí (inline) và loại được lắp trên các đường nhánh, nơi nước ngưng tụ chảy vào bẫy và được loại bỏ. Các bẫy khí lắp inline hoặc được sử dụng kết hợp với một bộ tách (separator), hoặc có thể chọn loại bẫy có tích hợp sẵn bộ tách.

Bộ tách sử dụng cơ chế kiểu xyclon hoặc một tấm chắn để tách cưỡng bức nước ngưng tụ lơ lửng ra khỏi khí nén. Ngoài ra còn có các máy sấy loại bỏ nước ngưng tụ bằng phương pháp hóa học tại các điểm cuối có lưu lượng thấp, chẳng hạn như từ khí sử dụng cho các thiết bị đo lường. Với các bẫy khí, thường có một lượng lớn bụi bẩn như gỉ sét và cặn bẩn gây ra bởi sự ăn mòn bên trong đường ống, và các sự cố do tắc nghẽn bẫy xảy ra thường xuyên. Tại những vị trí đó trên đường ống, nên lắp đặt các loại bẫy có lỗ thoát lớn và có tính năng tự làm sạch, giúp thông van mỗi khi bẫy hoạt động. Một bộ tách xyclon inline đạt hiệu suất tách cao đến 98% cũng được khuyến nghị để loại bỏ nước ngưng tụ lơ lửng – vốn rất khó tách khỏi khí nén.

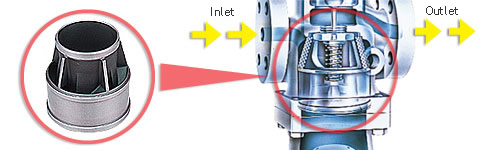

Bộ tách Xyclon (Cyclone Separator)

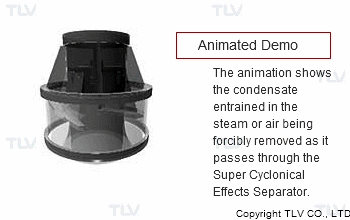

Bộ tách xyclon hoạt động dựa trên nguyên lý làm cho hơi nước hoặc khí quay ở tốc độ cao, lực ly tâm sinh ra sẽ tách nước ngưng tụ ra do trọng lượng riêng của nó lớn hơn.

Các giọt nước ngưng tụ được tách ra với hiệu suất lên đến 98% (ở tốc độ dòng hơi hoặc khí là 30 m/s).

Bộ tách được thiết kế sao cho sau khi nước ngưng tụ được tách ra, nó không bị cuốn trở lại với hơi nước hoặc khí mà thay vào đó rơi xuống phần bẫy và được xả ra ngoài hệ thống.
